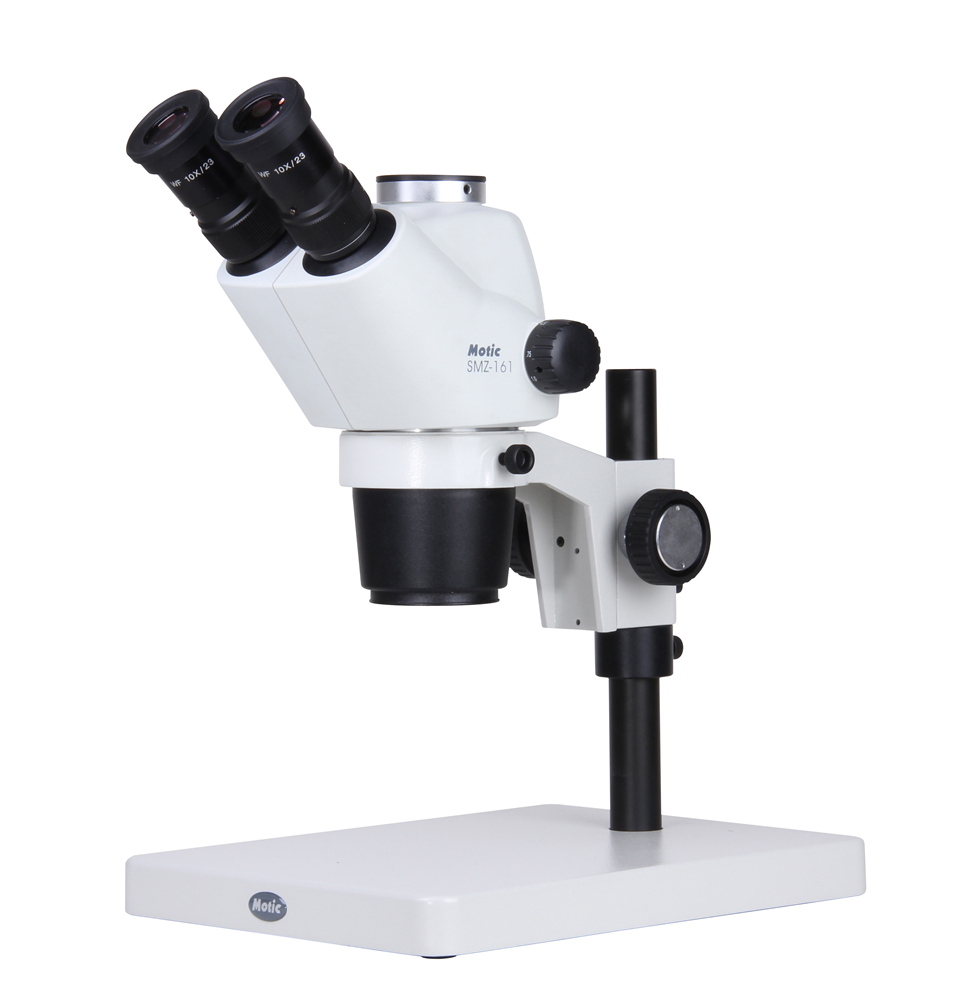

SMZ-161 TP

Превосходная оптическая характеристика в сочетании с малой опорной поверхностью и крепким механизмом делают микроскоп SMZ161 идеальным инструментом для обучения в высших школах и университетах. Оптическая система Грену (Greenough) обеспечивает получение четких изображений без искажений с увеличенным диапазоном масштабирования 6:1. Парфокальность создается во всем диапазоне увеличения; а механизм фиксации по щелчку в режиме плавного увеличения обеспечивает точное воспроизведение увеличенного изображения. Рабочего расстояния 110 мм в стандартной конфигурации достаточно для манипуляций с образцом, оно  гарантирует получение точных 3-мерных вертикальных изображений.

Окуляры

Стандартные широкопольные окуляры SMZ-161 WF10X/20мм с большим выносом зрачка позволяют сотруднику наблюдать изображения во всем поле зрения, работая в очках. Диоптрийная коррекция +/- 5 дптр предусмотрена в обоих окулярах, а стандартная резиновая прокладка снижает рассеянное световое излучение и повышает визуальный комфорт. Межзрачковое расстояние можно регулировать в диапазоне 50-75 мм. Помимо стандартных окуляров WF10X/20 SMZ-161 также предлагаются следующие альтернативные варианты: N-WF 10X (F.N. 23), N-WF 15X (F.N. 16), N-WF 20X (F.N. 13).

Для выполнения измерений предлагаются следующие градусные сетки:

  • Двумерная шкала 10 мм: 100 и перекрестие
  • Двумерная шкала 10 мм: 100
  • Микрометр (100 делений в 10 мм) (25 мм в диаметре) с перекрестием
  • Микрометр (100 делений в 10 мм) (25 мм в диаметре)
  • Шкала 360°: 360 и перекрестие
  • Шкала 360°: 36 и перекрестие
  • Только перекрестие

Диапазон увеличения

С помощью микроскопа SMZ-161 можно легко и быстро перейти от изображения образца в целом к изображению его мельчайших фрагментов. Точная регулировка поворотной рукояткой производится во всем диапазоне увеличения. Фиксация по щелчку в режиме плавной регулировки позволяет многократно воспроизводить увеличение – это необходимое условие для восстановления калибровок и точного измерения с помощью градусных сеток или цифровых инструментов. Показатель масштабирования 6:1 обеспечивает стандартную кратность увеличения 7,5 - 45Х. Благодаря применению парфокальной оптики повторную фокусировку при увеличении изображения выполнять не требуется. Для расширения диапазона увеличения в пределах 2,25Х до 180Х предлагается ряд  дополнительных объективов и окуляров.

Трехмерное изображение

Стереоскопические микроскопы находят широкое применение в биологии, медицине и контроле качества (в промышленности). Вертикальные изображения, получаемые с помощью стереоскопических микроскопов, используются при манипуляциях с живыми и «мертвыми» образцами. Не требуется тратить много времени на подготовку образца, данные микроскопы являются отличным инструментом, чтобы сделать первый шаг в изучении «микромира». Благодаря компактным размерам и надежной механике SMZ-161 отлично подходит для обучения студентов. Микроскоп работает на основе оптической системы Грену (Greenough) с раздельными каналами обзора (система прошла испытание временем – используется в течение более чем 100 лет) и выдает трехмерные изображения без искажений. В целях повышения качества в конструкции применяются многослойные покрытия линз, которые обеспечивают высокий контраст изображений  при малых внутренних отражениях.

Рабочее расстояние

Манипуляция с образцом является одной из основных операций при работе со стереоскопическим микроскопом. Вертикальное изображение особенно удобно при использовании микропинцета, игл и других подобных инструментов. В стандартном оснащении SMZ-161 обеспечивает большое рабочее расстояние 110мм, которое можно легко увеличить до 301 мм (с помощью дополнительного объектива 0,3Х). Чтобы добиться требуемого увеличения, низкое увеличение объектива 1Х можно компенсировать применением окуляров высокой кратности увеличения (до 20Х).

Технические характеристики



Оптическая система Greenough (Грену)
Окуляры Тринокулярный
Угол обзора 45°
Диапазон увеличения (станд.) 0,75Х – 4,5Х
Показатель масштабирования 1:6
Окуляр N-WF 10X (диам.20)
Межзрачковое расстояние 50-75 мм
Расстояние до точки обзора 367 мм
Рабочее расстояние 110 мм
Макс. рабочее расстояние 301 мм
Вес 3,7кг (насадка 1,2 кг)
Фотоадаптер фотоокуляры 2,5Х, 4Х
Дополнительные объективы ESD 0,3Х (WD=301 мм)
0,5Х (WD=191,8 мм)
0,63Х (WD=142,7 мм)
0,75Х (WD=128,6 мм)
1,5Х (WD=56,3 мм)
2,0Х (WD=38,6 мм)
Адаптер с С-креплением 0,5Х, 0,65Х, 1Х
