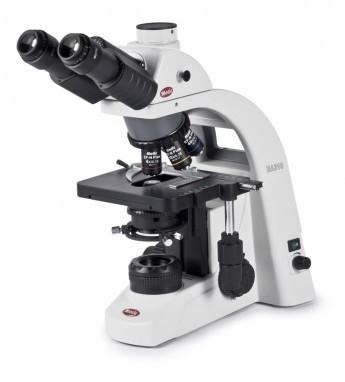

BA310 Trinocular

Новые микроскопы BA310, выпускаемые компанией Motic, специально проектировались с учетом тех трудностей, с которыми сталкиваются в повседневной работе сотрудники университетов, клиник и лабораторий, а также с учетом задач, возникающих в тех биологических или медицинских приложениях, для которых необходимы высокие оптические характеристики.

Источник освещения мощность 30 Вт обеспечивает пользователю мощный и регулируемый оптический источник, который позволяет учесть особые требования к освещению и точно регулировать его интенсивность при работе с образцами всех типов, тогда как полнофункциональная система освещения Келлера позволяет выполнять на BA310 исследования даже для образцов с самым слабым окрашиванием.

Новые планахроматические объективы EF-N, выпускаемые компанией Motic, за счет многослойного покрытия линз способны обеспечить оптимальный контраст для получаемого изображения. Благодаря использованию в окулярах новых линз с полной корректировкой промежуточные изображения без цветной окантовки могут выводиться теперь как на окуляры, так и на тринокуляный порт, что стирает разницу в качестве и четкости между цифровыми изображениями и изображениями, которые видны через окуляры микроскопа.

Также в конструкции BA310 реализован стандартный выход ISO для фотографических изображений. Микроскопы BA310 обладают большим основанием, на которое нанесено твердое покрытие, устойчивое к воздействию химических реагентов. Основание обеспечивает область перемещения в 76мм х 50мм, в конструкции основания используется новый держатель слайдов с улучшенным и более жестким устройством захвата. Все это позволяет выполнить неоднократное сканирование большого количества слайдов для всех типов повседневных рутинных операций.

Используемые объективы

Чтобы улучшить оптические характеристики микроскопов BA310 компания Motic разработала новую серию планахроматических объективов CCIS® EF-N Plan, которые изготавливаются из высококачественного оптического стекла. Теперь для новых линз также используется многослойное покрытие, которое позволяет улучшить контраст и качество изображения даже при слабом окрашивании слайдов.
Также новые линзы используются и в тубусе микроскопа, что позволяет получать полностью скорректированные, улучшенные промежуточные изображения без цветной окантовки. При использовании микроскопа BA310 в тринокулярной конфигурации пользователь получает более контрастное изображение и улучшенное качество цифровых снимков, что позволяет получать профессиональные результаты уже на студенческом уровне.

Увеличение Цифровая апертура Рабочее расстояние (мм)
EF-N Plan 4X 0,10 6,3
EF-N Plan 10X 0,25 4,4
EF-N Plan 20X 0,40 4,66
EF-N Plan 40X, пружина 0,65 0,35
EF-N Plan 60X, пружина 0,85 0,13
EF-N Plan 100X, пружина, масло 1,25 0,13
EF-N Plan Phase 10X 0,25 4,4
EF-N Plan Phase 40X, пружина 0,25 0,35

Система освещения

В микроскопе BA310 предусмотрено использование нескольких систем освещения, таких как галогенное освещение Келлера 6В/30Вт или светодиодные источники мощностью 3 Ватта.

Окулярные трубки

Окулярные трубки рассчитаны на эргономичный угол обзора 30 градусов, расстояние между зрачками составляет от 55 до 75 мм, также окулярные трубки BA310 рассчитаны на долгие часы работы, которые не вызывают усталости у пользователя. Большое поле зрения (20 мм) обеспечивает возможность быстрого и удобного выбора объектов. Все стандартные окулярные трубки теперь оснащаются улучшенным органом регулировки в виде винта-барашка, который позволяет настроить высоту просмотра в зависимости от положения пользователя.
Тринокулярные окулярные трубки позволяют реализовать функции цифрового документирования и интеграции с использованием самых разнообразных цифровых камер, при этом распределение интенсивности для тринокулярного выхода может устанавливаться как 20/80 или 0/100.

Окуляры

Новые стандартные окуляры N-WF 10X/20X также изготавливаются из высококачественного оптического стекла, здесь предусмотрено высокое расположение зрачка, что позволяет работать в очках, и возможность диоптрической коррекции для каждого глаза. Благодаря этому обеспечивается возможность удобной работы с окулярной сеткой и ее использование для измерений, подсчета образцов и подобных приложений.
Стандартные фиксируемые окуляры позволяют избежать случайного смещения настройки и обеспечивают удобство работы даже для студентов.

Описание Поле обзора
Окуляр широкого поля N-WF 10X 20
Окуляр широкого поля N-WF 12.5X 18
Окуляр широкого поля N-WF 15X 16

Конденсор

Чтобы обеспечить высокое качество освещения в микроскопе поддерживается полная система Келлера, в результате пользователь может произвольно устанавливать высоту конденсора.

Предметный столик

По выбору для микроскопа BA310 могут предлагаться варианты с расположением органов управления на правой или на левой стороне, размер рабочей области составляет 175мм х 140мм, а диапазон перемещения – 76мм х 50мм. Также в данной модели используется твердое износоустойчивое покрытие, которое обеспечивает защиту микроскопа при повседневной эксплуатации.

Возможность просмотра для нескольких человек

В образовательных целях микроскоп BA310 может выпускаться в конфигурации, в которой просмотр возможен более чем для одного человека. Здесь, в зависимости от положения учителя возможны два варианта конструкции: когда окуляры располагаются рядом друг с другом или когда они располагаются напротив.
Стандартное поле обзора размером 20мм гарантирует, что студент получает максимальный объем информации. В зависимости от исследуемого образца пользователь может активировать встроенную светодиодную указку, которая может использовать красный или зеленый цвет.

Поляризация

В микроскопе BA310 используется простая и удобная система поляризации, которая включает в себя поляризатор, расположенный над коллекторными линзами, и анализатор, устанавливаемый между основанием и оптической головкой.

Защита от плесени

Для защиты системы от плесени в условиях высокой влажности применяется соответствующая обработка, которая позволяет продлить срок службы микроскопа и объективов.

Технические характеристики

Оптическая система Color Corrected Infinity Optical System (CCIS®)
Окулярная трубка Тринокулярный, с широким полем 30° [F.N. 20] – распределение интенсивности: 100:0/20:80
Тринокулярный, с широким полем 30° [F.N. 20] – распределение интенсивности: 100:0/0:100
Револьверная головка микроскопа Обратная, с пятью позициями
Основание Поверхность 175 х 140 мм, область перемещения 76мм х 50мм, коаксиальные органы управления
Конденсер Цифровая апертура 0.9/1.25, конденсер Аббе с разъемом для установки устройства перемещения, возможность фокусировки и фиксации
Система фокусировки Латунные шестеренки
Перемещение по вертикальной оси 25 мм
Точная настройка фокусного расстояния с минимальным инкрементом 2 микрона, грубая настройка фокусного расстояния с возможностью настройки момента
Блокировка основания для высоких образцов, возможность настройки
Освещение Встроенная система Келлера для наблюдения в проходящем свете, галогенный источник 6В/30Вт
Встроенная система Келлера для наблюдения в проходящем свете, светодиодный источник 3Вт
Срок службы более 10000 часов
